Cálculo de engrenagem única

Neste programa basta informa o modulo normal, número de dentes, ângulo de pressão e ângulo de hélice que o programa irá calcular o diâmetro externo pelo fator de correção ou a correção pelo diâmetro externo, folga mínima e máxima, número de dentes para medida W, medida tangente de base W, altura para medida cordal, medida cordal na altura determinada ou em várias alturas podendo assim medir o perfil, diâmetro dos rolos para medida sobre rolos e a medida sobre rolos. O programa faz cálculo para engrenagens cilíndricas dentes retos e helicoidais internos e externos.

Cálculo do conjunto de engrenagens N

Neste programa basta informa o modulo normal, número de dentes, ângulo de pressão e ângulo de hélice que o programa irá calcular o diâmetro externo pelo fator de correção ou a correção pelo diâmetro externo, folga mínima e máxima, número de dentes para medida W, medida tangente de base W, altura para medida cordal, medida cordal na altura determinada, diâmetro dos rolos para medida sobre rolos e a medida sobre rolos. O programa faz cálculo para um conjunto de engrenagens (pinhão e coroa) cilíndricas dentes retos e helicoidais externos.

Cálculo do conjunto de engrenagens R

O programa faz os mesmos cálculos do “Ficha de fresamento conjunto N” porem nesse programa temos o recurso de diminuir a espessura dos dentes da coroa e compensar no pinhão ou vice e versa.

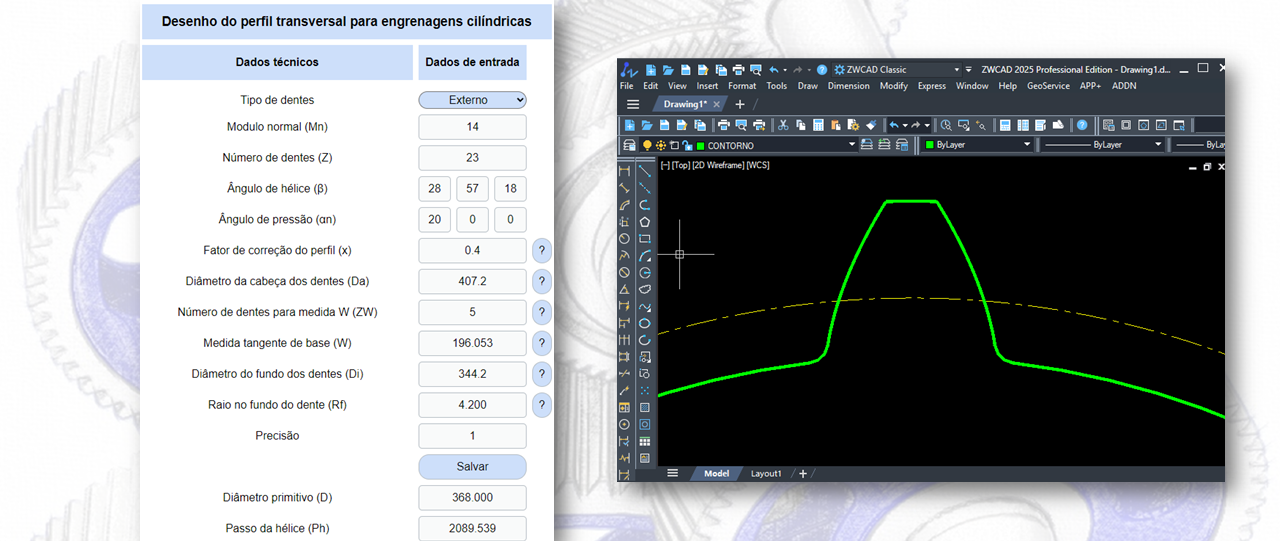

Desenho do perfil do dente de engrenagem

Entrado com os dados modulo normal, número de dentes, ângulo de pressão, ângulo de hélice, fator de correção do perfil, diâmetro da cabeça dos dentes, diâmetro do fundido dos dentes, número de dentes para medida W, medida tangente de base e o programa fará um download de um arquivo .lisp que quando carregado pelo AutoCad desenha o perfil transversal podendo ser usado para criação de 3D para ser usados e CAM.

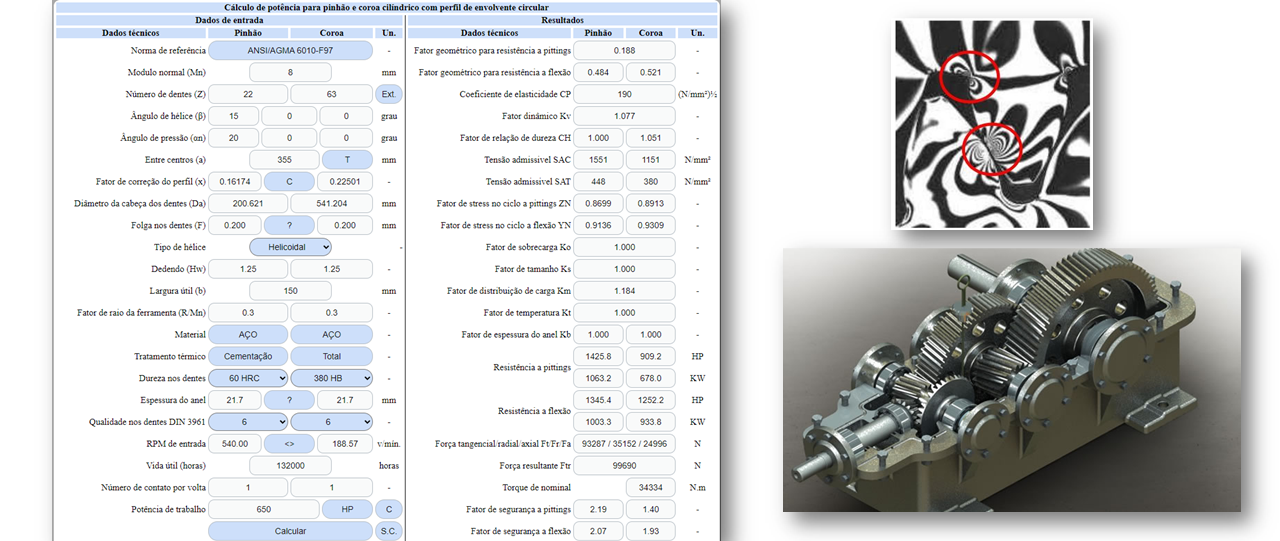

Cálculo de potência de um par de engrenagens

Calcular a potência (resistência a pittings e flexão nos dentes) de um conjunto de engrenagens cilíndricas de dentes retos, helicoidais e bi helicoidais para acionamentos abertos, redutores de baixa e alta rotação e engrenagens de moinhos. Considerado no cálculo geometria do conjunto, material, tratamento térmico, qualidade, etc.

Qualidade nos dentes da engrenagem

Calculo do nível de qualidade conforme referencia da norma DIN do nível 1 ao 12 e também conversões de nível para normas AGMA, ISO e JIS.

Backlash nos dentes de um engrenamento

Encontrar a folga nos dentes, com esse programa é possível encontrar a folga nos dentes de um conjunto existente sendo obrigado informar o modulo normal, número de dente, ângulo de pressão, ângulo de hélice, medida do entre centros, diâmetro externo do pinhão e as medidas tangente de base W encontrada no pinhão e engrenagem.

Forças resultantes de um engrenamento

Determine a força resultante de um conjunto de engrenagens, com o valor dessas forças conseguimos determinar o eixo, rolamentos e mancais de bronze e metal patente.

Correção de contato de engrenagem

Você montou um engrenamento fez o contanto e fico fora, nesse programa deve se colocar um calço no mancal até distribuir o contado e com a medida do calço achar o erro dá hélice para correção da máquina.

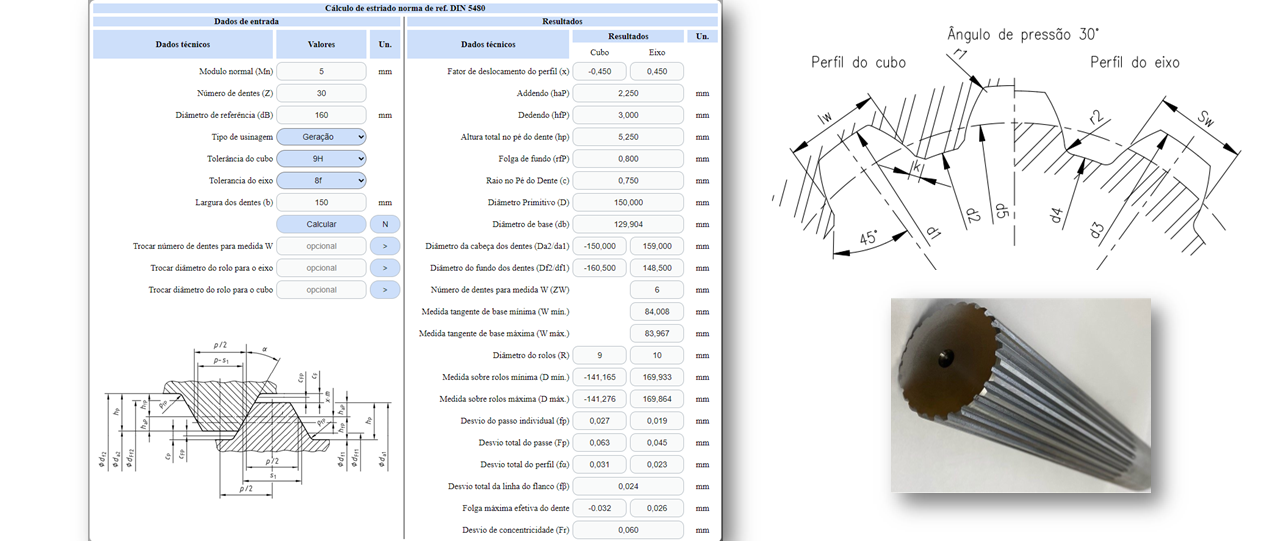

Estriado DIN 5480

Calcule diâmetros, espessura dos dentes, tolerância de um estriado, basta informar o modulo normal, número de dentes e o diâmetro de referência.

Estriado DIN 5482

Calcule diâmetros, espessura dos dentes, tolerância de um estriado, basta escolher a nomenclatura.

DIN 5480 Resistência

Calcule a resistência de um estriado DIN 5480 e dentes abaulado

Correção de perfil

Calcule uma correção do perfil de acordo com a potencia transmitida

Estriado ANSI B92.1

Calcule diâmetros, espessura dos dentes, tolerância de um estriado, basta informar o diametral pitch e número de dentes.

Passo acumulado

Calcule o passo acumulado de uma engrenagem cilíndrica de dentes retos, helicoidal e bi-helicoidal.

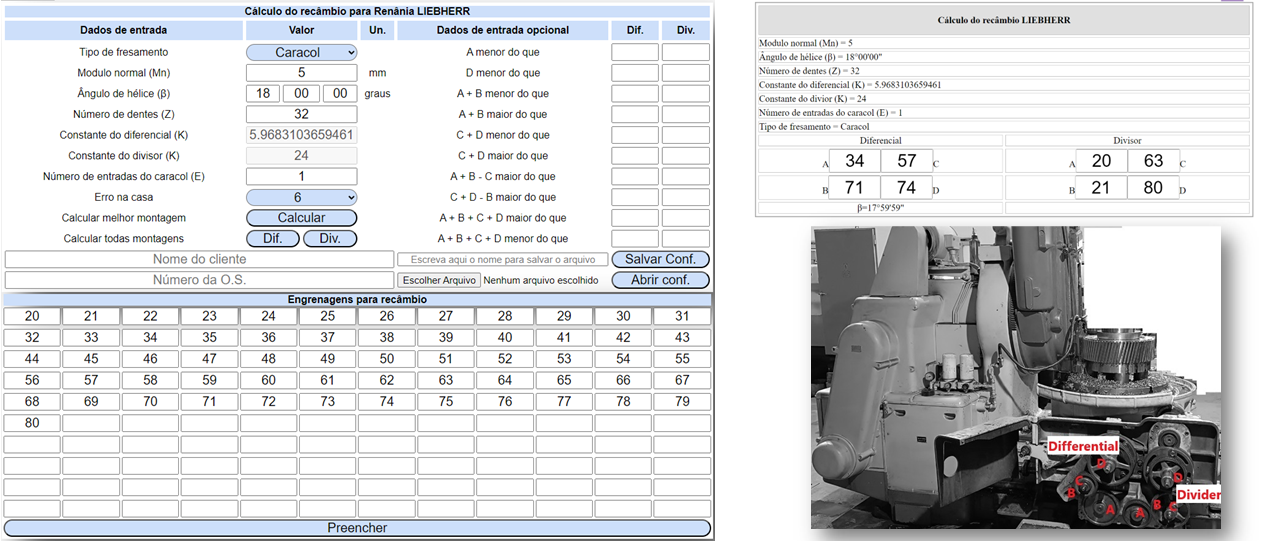

Grade de recambio para fresadoras

Calcule e trem de engrenagens para fresadoras Fellows, Maag, Renânia, fresa universal, retifica de dentes com rapidez e precisão, podendo determinar o número mínimo e máximo de rodas e também condições de montagem.

Cálculo de potência de um par de engrenagens

Calcular a potência (resistência a pittings e flexão nos dentes) de um conjunto de engrenagens cônica de dentes retos, espiral, zeral e duplex. Considerado no cálculo geometria do conjunto, material, tratamento térmico, qualidade, etc.

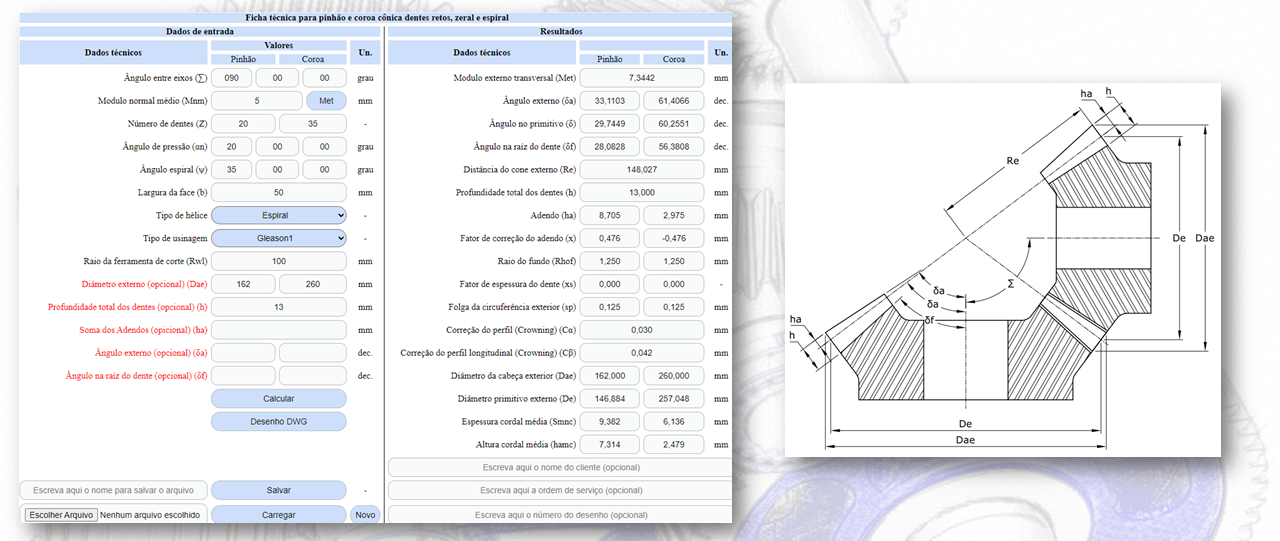

Cálculo do conjunto de engrenagens

Calcule os diâmetros, adendo, profundidade dos dentes e ângulos da cabeça, primitivo e fundo dos dentes para engrenagens cônicas Gleason e Klingerberg.

Globoidal

Calcule todas dimensões de um conjunto de engrenagens coroa e sem-fim GLOBOIDAL e também o cálculo de potência que o conjunto suporta, além disso o programa fornece um vídeo instruindo desenhar em 3D o sem-fim GLOBOIDAL, no programa o usuário irá fazer download das coordenadas, matriz e equações para construir o 3D.

Comum

Calcule todas dimensões de um conjunto de engrenagens coroa e sem-fim fornecendo o modulo axial, número de dentes da coroa, número de entradas do sem-fim e diâmetro externo do sem-fim. O programa também fará o cálculo de potência que o conjunto suporta.

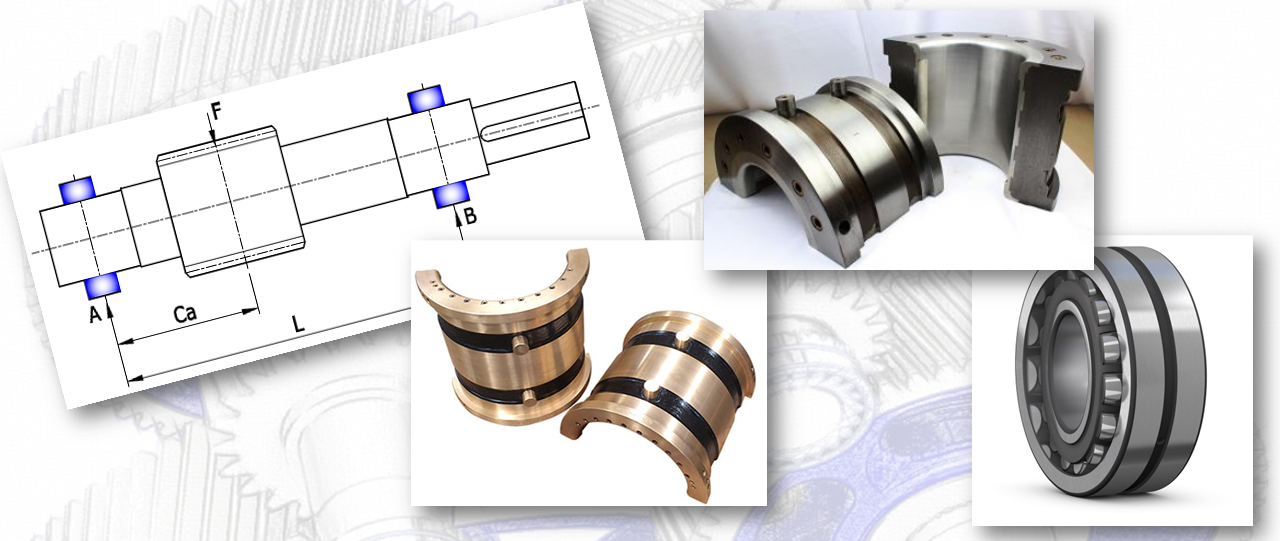

Mancal com lubrificação forçada

Com o cálculo de mancal com lubrificação forçada o usuário irá determinar o mancal de bronze ou meta patente sua capacidade da força aplicada no mancal, formula de Reynolds e a temperatura que irá trabalhar.

Mancal com lubrificação por gravidade

Com o cálculo de mancal com lubrificação por gravidade o usuário irá determinar o mancal de bronze ou meta patente sua capacidade da força aplicada no mancal, formula de Reynolds e a temperatura que irá trabalhar.

Dimensionamento de rolamento em eixo de entrada

De acordo com as forças de um conjunto de engrenagem e o rolamento escolhido o programa irá determinar a vida útil de cada rolamento considerando as forças radial e axial.

Dimensionamento de rolamento em eixo intermediário

De acordo com as forças de um conjunto de engrenagem e o rolamento escolhido o programa irá determinar a vida útil de cada rolamento considerando as forças radial e axial.

Dimensionamento de rolamento em eixo de saída

De acordo com as forças de um conjunto de engrenagem e o rolamento escolhido o programa irá determinar a vida útil de cada rolamento considerando as forças radial e axial.

Fluxo do óleo lubrificante

Calcule a vazão de óleo necessário para um conjunto de engrenagens (pinhão e coroa).

Chuveiro para engrenamento

Informando os dados como vazão de óleo lubrificante e quantidade de furos o programa determina os diâmetros dos furos para saída do óleo.

Folga para rolamento cônico

Defina a folga para rolamentos cônicos de um engrenamento

Distribuição de força por apoio

Defina as forças recebida por rolamento ou mancal de acordo o o engrenamento

Cálculo de flexão em eixo simples acionado

Determine com os dados do acionamento (pinhão e coroa) e a dureza do material o programa fornecera o diâmetro mínimo do eixo, tensão admissível do material, Resistência a tração do material e o Momento fletor.

Cálculo de torção

Determine com os dados de potência, rotação e a dureza do material o programa fornecera o diâmetro mínimo do eixo, tensão admissível do material, resistência a tração do material, momento fletor e o torque.

Cálculo da flexão em eixo duplo acionado

Determine com os dados de dois acionamentos (pinhão/coroa e pinhão/coroa) e a dureza do material o programa fornecera o diâmetro mínimo do eixo, tensão admissível do material, resistência a tração do material e o momento fletor.

Cálculo da deflexão em eixo

Programa para corrigir o ângulo de hélice devido a deflexão do eixo, ou seja, quando o eixo sofre uma flexão em trabalho o cotanto dos dentes fica fora assim é possivel mudar o ângulo de hélice para que quando o redutor pegar carga de trabalho o contado dos dentes se distribua.

Velocidade crítica

Calcule a velocidade máxima de um eixo para redutores de alta velocidade.

Desenha ferramenta reta Maag

Desenha ferramenta oblíquo Maag

Gap mínimo para ferramenta Maag

Gap mínimo para retificar

Gap mínimo para ferramenta caracol

Calcula e desenha engrenagem de corrente

Conversão de torque e potência

Cálculo de pinos para estojo

Determine o diâmetro, comprimento e número de pinos ou parafusos para transmitir o torque de um pinhão com bucha estojado.

Cálculo do torque transmitido por interferência

Determine a interferência entre pinhão e eixo para transmitir o torque sem o uso de chaveta.

Conversão de unidade Mn, Mt, DP, TDP e CP

Rosca métrica, Unificada, Whitworth e Trapezoidal

Grátis

Chaveta

Grátis

Cálculo do torque transmitido por chaveta

Regulagem de moendas

Grátis

Erro de geração

Desbaste com um caracol diferente da peça e defini os limites de corte

Ângulo do cabeçote Renânia

Defina o lado e o ângulo do cabeçote da fresadora renânia (grátis)

Medir o passo nos dentes

Grátis

Encontrar o ângulo de hélice no diâmetro externo

Grátis

Conversão de durezas

Grátis

Conversão de rugosidade

Grátis

Ajuste

Grátis

Dilatação térmica para montagem

Grátis

Fresadora Renânia

Fresadora Maag

Fresadora Maag com cabeçote Fellows

Retífica de dentes CNC

Tempo de torneamento peça anel

Grátis

Tempo de torneamento peça eixo aaaa

Grátis
